紙板測厚儀

　　對于紙板而言，厚度是基本的性能參數，這是因?yàn)榧埌宓暮穸葧?huì)直接影響到紙的特性以及紙的強度性能，通常用μm或mm表示。對于紙板厚度的檢測，通常需要在規定條件下借助測厚儀來完成，測厚儀必須滿足檢測紙張接觸面積、接觸壓力和測頭降落速度三項基本要求，否則測量結果是不準確的。

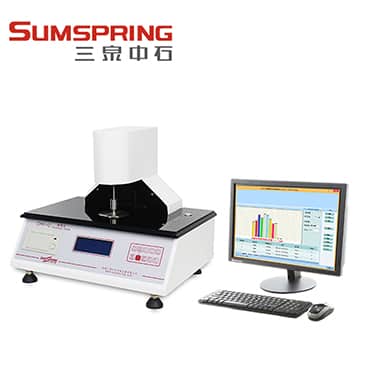

　　紙板測厚儀CHY-U，又稱紙板厚度測量儀，紙板厚度計，是濟南三泉中石實驗儀器參考GB/T451.3《紙和紙板厚度的測定》、GB/T6547《瓦楞紙板厚度的測定法》等標準研發生產的厚度測量儀器，適用于2mm范圍內各種紙張紙板、薄膜、復合膜、金屬箔片等硬質和軟質材料厚度的準確測量。

　　測試原理：

　　將預先處理好的薄型試樣的一面置于下測量面上，與下測量面平行且中心對齊的上測量面，以一定的壓力，落到薄型試樣的另一面上，同測量頭一體的傳感器自動檢測出上下測量面之間的距離，即為紙板的厚度。

　　紙板測厚儀CHY-U技術參數

　　測量范圍 ：0-2mm (其他量程可定制)

　　分辨率 ：0.1um

　　測量速度 ： 10次/min(可調)

　　測量壓力 ：17.5±1kPa(薄膜);100±1kPa(紙張)

　　接觸面積 ：50mm2(薄膜)，200mm2(紙張) 注：薄膜、紙張任選一種

　　進樣步矩 ： 0 ～ 1300 mm(可調)

　　進樣速度 ： 0 ～ 120 mm/s(可調)

　　機器尺寸： 450mm×340mm×390mm (長寬高)

　　重 量： 23Kg

　　工作溫度：15℃-50℃

　　試驗環境：無震動，無電磁干擾

　　工作電源：220V 50Hz

　　技術特征

　　1、紙板厚度測定儀CHY-U配備微型打印機，數據實時顯示、自動統計、打印，方便快捷地獲取測試結果 ;

　　2、打印數值及每次測量結果，方便用戶分析數據 ;

　　3、儀器自動保存達100組測試結果，隨時查看并打印 ;

　　4、標準量塊標定,方便用戶快速標定設備 ;

　　5、配備自動進樣器，可一鍵實現全自動多點測量，誤差小 ;

　　6、提供測試結果圖形統計分析，準確直觀地將測試結果展示給用戶;

　　7、配備標準RS232接口，方便系統與電腦的外部連接和數據傳輸。

　　參照標準

　　GB/T451.3 紙和紙板厚度的測定

　　GB/T6547瓦楞紙板厚度的測定法

　　GB/T6672 塑料薄膜和薄片厚度測定
